Фотоэлементы автоматических ворот выходят из строя довольно часто — каждый третий владелец сталкивается с этой проблемой в течение первых трех лет эксплуатации. В большинстве случаев неисправность можно устранить самостоятельно за 15-30 минут. Из статьи вы узнаете, как точно определить причину поломки и восстановить работу системы безопасности ворот.
Как понять, что фотоэлемент неисправен
Внешние признаки неисправности

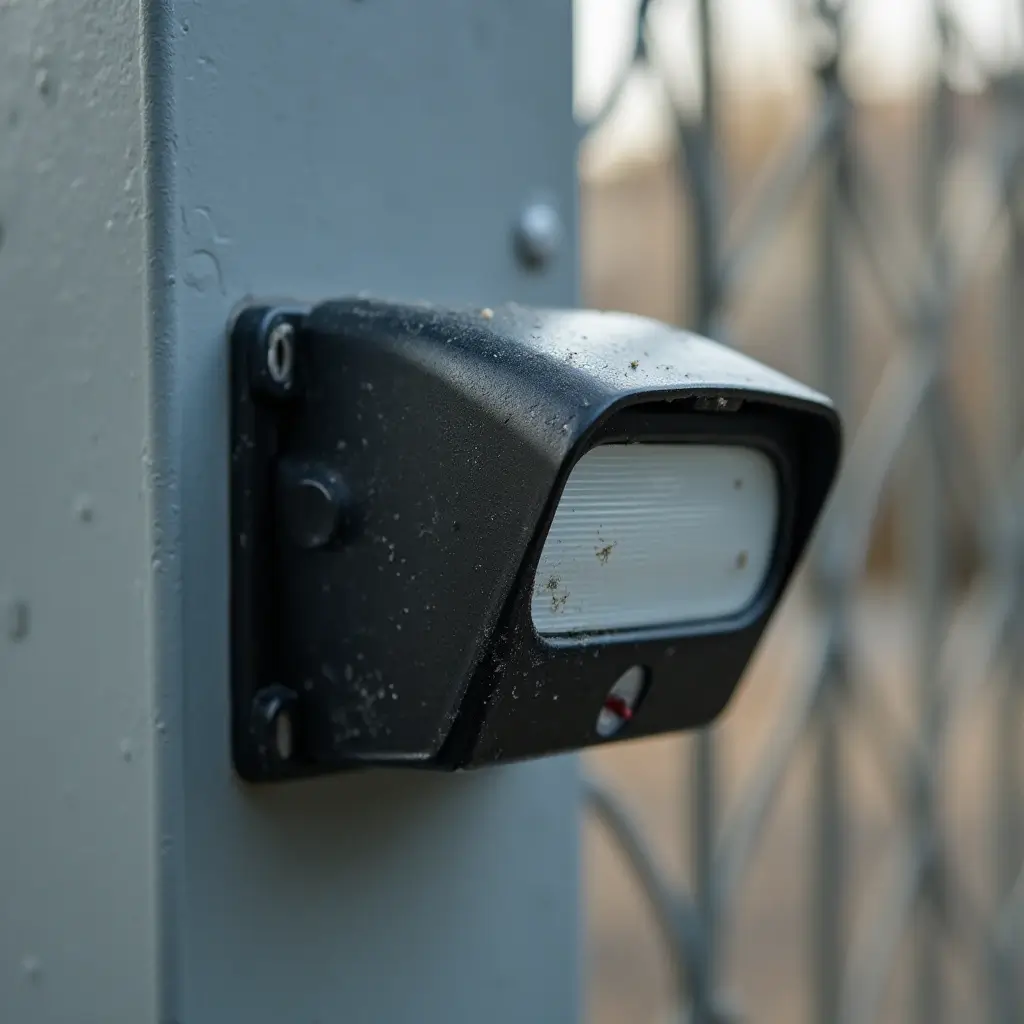

Исправный фотоэлемент ворот срабатывает при пересечении невидимого инфракрасного луча между передатчиком и приемником. При нормальной работе вы слышите характерный щелчок и видите, как ворота останавливаются или меняют направление движения.
Основные симптомы неисправности:
- Ворота не реагируют на препятствие в проеме
- Створки не открываются или закрываются только в одну сторону
- Система работает с задержкой 3-5 секунд
- Ворота останавливаются без видимых причин
Проверка индикаторов
На корпусе каждого датчика есть светодиодный индикатор. У работающего фотоэлемента он горит зеленым светом или мигает с определенной частотой. Красный свет или полное отсутствие свечения указывает на проблему.
Тест на прерывание луча
Простейший способ проверки — пронести руку между датчиками на уровне их установки. Если фотоэлемент ворот не срабатывает на движение, система неисправна.
Основные причины неработающих фотоэлементов
Загрязнение и механические повреждения
Загрязнение линз (45% случаев) Пыль, грязь, снег или капли дождя блокируют инфракрасный луч. Особенно часто проблема возникает в осенне-зимний период и после строительных работ рядом с воротами.
Механические повреждения (20% случаев) Трещины в корпусе, сколы линз, попадание влаги внутрь датчика. Причина — удары, падения веток, неаккуратное обслуживание.
Проблемы с электропитанием и проводкой
Повреждение кабеля (25% случаев) Провода перетираются от вибрации ворот, повреждаются грызунами или окисляются в местах соединений. Проблема усугубляется при использовании некачественного кабеля.
Нестабильное питание (5% случаев) Падение напряжения ниже 11В при номинальных 12В или ниже 22В при 24В делает работу датчиков нестабильной.
Неправильная установка и настройка
Смещение датчиков (15% случаев) Даже отклонение на 2-3 см нарушает точность луча. Причины — ослабление крепления, температурные деформации опор, неточная изначальная установка.
Стандартная высота установки фотоэлементов — 50-70 см от уровня земли, максимальное расстояние между датчиками — до 10 метров.
Пошаговая диагностика фотоэлементов
Визуальный осмотр
Шаг 1. Проверьте чистоту линз — протрите их сухой мягкой тканью Шаг 2. Осмотрите корпуса на предмет трещин и сколов Шаг 3. Убедитесь, что датчики направлены строго друг на друга Шаг 4. Проверьте надежность крепления к стойкам
Проверка питания мультиметром
Необходимые инструменты: мультиметр, отвертка
Шаг 1. Отключите питание блока управления воротами Шаг 2. Снимите крышку одного из датчиков Шаг 3. Включите питание и измерьте напряжение на клеммах Шаг 4. Нормальные показатели: 12±1В или 24±2В
Если напряжение отсутствует или сильно занижено, проблема в проводке или блоке управления.
Тестирование выравнивания
Шаг 1. Включите систему и проверьте свечение индикаторов Шаг 2. Медленно поворачивайте передающий датчик влево-вправо Шаг 3. Найдите положение с максимально ярким свечением приемника Шаг 4. Зафиксируйте датчик в найденном положении
Проверка проводки
При подозрении на обрыв кабеля: Шаг 1. Измерьте сопротивление между проводами (должно быть близко к нулю) Шаг 2. Проверьте изоляцию между жилами (сопротивление > 1 МОм) Шаг 3. Осмотрите места соединений на предмет окисления
Ремонт и настройка своими руками
Очистка и восстановление
Для очистки линз используйте:
- Мягкую ткань без ворса
- Спирт или специальную жидкость для оптики
- Сжатый воздух для удаления пыли
Важно: не используйте агрессивные моющие средства и абразивные материалы.
Регулировка положения
При смещении датчиков: Шаг 1. Ослабьте крепежные винты Шаг 2. Включите систему для контроля индикаторов Шаг 3. Медленно поворачивайте датчик до максимального сигнала Шаг 4. Затяните крепление, не сбивая настройку
Замена фотоэлементов
При выборе новых датчиков учитывайте:
- Совместимость с блоком управления
- Рабочее напряжение (12В или 24В)
- Максимальную дальность действия
- Степень защиты (рекомендуется IP65)
Порядок замены: Шаг 1. Отключите питание системы Шаг 2. Снимите старые датчики, запомнив расположение проводов Шаг 3. Установите новые, соблюдая полярность подключения Шаг 4. Включите систему и проведите настройку
Настройка чувствительности
Современные фотоэлементы имеют регулятор чувствительности. Оптимальная настройка обеспечивает срабатывание на препятствие размером с детскую руку на расстоянии не менее 15 см от датчика.
Профилактика и предотвращение поломок
Регулярное обслуживание:
- Очистка линз каждые 2 недели
- Проверка крепления раз в месяц
- Контроль работы системы еженедельно
Сезонный уход:
- Зимой удаляйте снег и наледь с датчиков
- Летом защищайте от прямых солнечных лучей
- После дождя проверяйте герметичность корпусов
Защита от внешних воздействий: Установите козырьки над датчиками для защиты от осадков и механических повреждений.
Когда обращаться к специалистам
Обязательно вызывайте мастера при:
- Повреждении блока управления
- Необходимости прокладки нового кабеля в земле
- Постоянных сбоях после замены датчиков
- Срабатывании защит электросети
Примерная стоимость ремонта:
- Замена одного датчика: 2500-4000 руб
- Прокладка кабеля: 800-1200 руб за метр
- Диагностика системы: 1500-2500 руб
При выборе сервисной службы обращайте внимание на гарантию на работы (минимум 6 месяцев) и наличие сертифицированных специалистов.
Часто задаваемые вопросы
Можно ли временно отключить фотоэлементы? Да, на блоке управления есть перемычка или переключатель для отключения датчиков. Но помните — это снижает безопасность эксплуатации ворот.
Сколько стоит замена одного датчика? Стоимость самого датчика 800-2500 рублей в зависимости от производителя. Работа мастера обойдется в 1500-2000 рублей.
Почему фотоэлементы работают только в одну сторону? Скорее всего, один из датчиков неисправен или сильно загрязнен. Также возможна проблема в настройках блока управления.
Как часто нужно чистить датчики? В нормальных условиях — раз в 2 недели. При повышенной запыленности или во время стройки рядом — еженедельно.
При правильной диагностике неисправности фотоэлементов ворот устраняются быстро и без значительных затрат. Если самостоятельный ремонт не дал результата, обращайтесь к квалифицированным специалистам для профессиональной диагностики системы.
